ZS-ZSW-35KV-4户内外线路用支柱绝缘子
产品阐述

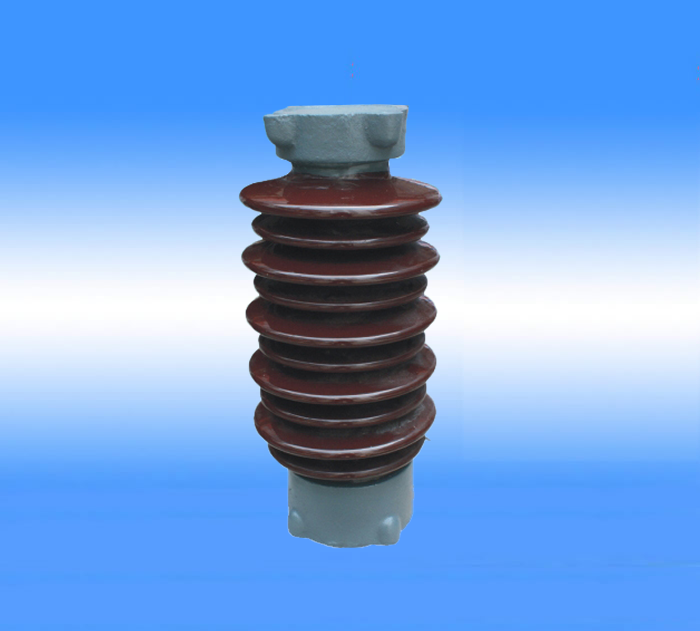

![ZS-ZSW-35KV-4户内外线路用支柱绝缘子生产厂家](http://www.sw2-66.com/upload_files/article/338/1_20211015141040_rm7ic.png)
一、用途及使用环境
户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中,作带电部分的绝缘和支持用.
绝缘子适用环境为-40~+40,部分产品可用于海拔高度为4000m的地区.产品分为普通形和耐污性两大类,耐污性可适用于中等
、重及特重污区.二、结构和工艺特点
改系列绝缘子瓷件为实心结构,胶装部分采用柱体上砂结构,我厂的瓷配方先进,性能优异,经实际运行,可靠性非常高.上砂
用的砂子是专用的经过严格工艺控制的造粒砂,具有与瓷体优良的结合性能和合理的膨胀系数,能有效地提高产品的机械强度.产
品的法兰结构合理,受力时应力分布均匀.其材料为机械强度高的球墨铸铁,表面热镀锌.具有优良的抗锈蚀能力.胶装用水泥为
高标号水泥,加上合理的养护工艺,使瓷的强度得到了充分的发挥.任何电压等级的产品皆为单柱式,具有结构简单,运行使用寿
命长和维护工作量少等优点.为保证绝缘子的可靠性,本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验.三、产品技术标准
GB8287.1 高压瓷支柱绝缘子 技术条件
IEC 168 高压瓷支柱绝缘子 例1:zsw2-220/16k-3
表示户外棒形支柱绝缘子、耐污性、设计序号为2、220kv电压等级、16kN弯曲强度、上下法兰均为光孔、用于3级污区.
例2:ZSI-110/4L
表示户外棒形支柱绝缘子、普通型、设计序号为1、110kV电压等级、4kN弯曲强度、上下法兰均为螺孔、用于I级污区.
型号 图号 额定电压KV 弯曲强度kN 扭转负荷Kn.m 爬电距离mm 需电金波冲击耐受电压kV 工频干耐受电压kV 工频湿耐受电压kV 重量kg 总高H 量大半径D 干弧距离mm 伞数 h1 h2 上部安装尺寸n1-d1-a1 下部分安装尺寸n1-d1-a1 ZS-10/5L 9 10 5 - 230 78 40 28 6 220 140 125 2 10 15 2-M8-36 4-M10-φ55 ZS-10/4 10 10 4 - 230 78 40 28 6 210 140 123 2 10 12 2-M8-36 2-φ12-φ130 ZS-20/10 12 20 10 - 400 150 75 50 18 350 180 224 4 15 20 4-M12-φ140 4-φ18-φ210 ZS-20/8 11 20 8 - 400 150 75 50 14.5 350 165 217 4 15 14 2-M12-76(中M16) 4-φ14-φ180 ZS-20/16 12 20 16 - 470 150 75 50 14.5 350 190 218 5 15 20 4-M12-φ140 4-φ18-φ210 ZS-20/30 12 20 30 - 470 150 75 50 32 400 205 222 5 15 25 4-M12-φ140 4-φ18-φ250 ZS-35/30-G 12 20 30 - 575 170 100 70 32.6 450 205 272 5 15 25 4-M12-φ140 4-φ18-φ225 ZS-35/6L 14 35 6 3 648 170 100 70 17 420 165 308 7 15 15 4-M12-φ140 4-M12-φ140 ZS-35/8 12 35 8 2 625 170 100 70 16 420 165 306 6 15 14 4-M12-φ140 4-φ14-φ180 ZS-35/4K 13 35 4 2 648 170 100 70 12 400 150 300 7 15 14 4-M14-φ140 4-φ14-φ140
型号 图号 额定电压KV 弯曲强度kN 扭转负荷Kn.m 爬电距离mm 需电金波冲击耐受电压kV 工频干耐受电压kV 工频湿耐受电压kV 重量kg 总高H 量大半径D 干弧距离mm 伞数 h1 h2 上部安装尺寸n1-d1-a1 下部分安装尺寸n1-d1-a1 ZSW-35/4K-2 13 35 4 1.2 875 185 100 80 13 445 150 345 10 12 14 4-φ14-φ140 4-φ14-φ140 ZSW2-35/4-4 17 35 4 1.8 1260 250 100 90 27 560 235 405 大5小4 20 14 4-M16-φ127 4-φ18-φ180 ZS-63/5 12 63 5 2 1160 325 175 140 38 710 180 565 11 15 20 4-M12-φ140 4-φ18-φ225 ZS-63/4 12 63 4 2 1104 325 175 140 29 760 170 627 10 15 14 4-M12-φ140 4-φ14-φ180 ZS-63/15K 13 63 15 4 1104 325 175 140 61 840 230 628 9 16 20 4-φ18-φ210 8-φ18-φ250 ZSQ-63/4-3 12 63 4 2 2010 325 175 140 50 850 235 705 15 15 20 4-M12-φ140 4-φ18-φ225 ZSW-63/8-2 12 63 8 4 1380 325 175 140 39 850 235 705 12 15 20 4-M12-φ140 4-φ18-φ225 ZSW-35/4-2 12 35 4 4 875 185 100 80 14 445 150 350 10 15 14 4-M12-φ140 4-φ14-φ180 ZSW3-35/4-2 14 35 4 4 875 185 100 80 13.5 445 150 351 10 15 15 4-M12-φ140 4-M12-φ140 ZSW2-35/10-4 17 35 10 2 1260 250 135 90 31.4 560 245 405 大5小4 20 14 4-M16-φ127 4-φ14-φ180
型号 图号 额定电压KV 弯曲强度kN 扭转负荷Kn.m 爬电距离mm 需电金波冲击耐受电压kV 操作波冲击湿耐受电压kv 工频干耐受电压kV 工频湿耐受电压kV 重量kg 总高H 量大半径D 干弧距离mm h1 h2 上部安装尺寸n1-d1-a1 下部分安装尺寸n1-d1-a1 ZS-110/6 12 110 6 4 2016 450 - 262 185 47 1060 195 917 15 18 4-M12-φ140 4-M18-φ225 ZSW-110/6-2 12 110 6 4 3050 550 - 300 230 76 1200 245 1038 15 18 4-M12-φ140 4-M18-φ254 ZSW-110/10-4 17 110 10 4 3906 650 - 375 275 128.5 1400 280 1222 15 20 4-M12-φ140 8-M18-φ254 ZSW-220/6-3 17 220 6 6 6300 1050 850 525 460 164 2350 260 2001 13 20 4-M12-φ140 8-M18-φ254 ZSW-220/10-3 19 220 10 10 6300 1050 850 525 460 190 2300 285 1931 18 22 4-M18-φ225 8-M18-φ254 ZSW-220/8-3 18 220 8 8 7812 1175 950 525 510 227 2350 285 2279 20 22 4-M18-φ225 8-M18-φ254 ZSW-220/10-3 20 220 10 8 7812 1175 950 525 510 253 2350 310 2251 20 22 4-M18-φ225 8-M18-φ300 ZSW-220/16-3 18 220 16 6 6300 1050 850 525 460 232 2300 310 1878 20 22 4-M18-φ254 8-M18-φ300 ZSW-220/12.5-3 18 220 12.5 10 6300 1050 850 525 460 224 2300 310 1888 20 22 4-M18-φ225 8-M18-φ275 ZSW2-220/10-3 18 220 10 10 6300 1050 850 525 460 201 2400 290 2019 20 22 4-M18-φ225 8-M18-φ254 ZSW-220/8-3 18 220 8 10 6300 1050 850 525 460 209 2300 295 1913 18 22 4-M18-φ225 8-M18-φ254 ZS-220/4 20 220 4 2 3776 950 750 490 395 114 2120 230 1777 15 18 4-M12-φ140 4-M18-φ250 ZSW3-220/4-2 19 220 4 2 3500 1050 850 850 460 146 2300 245 1973 15 18 4-M12-φ140 4-M18-φ270
产品阐述
一、用途及使用环境 户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中,作带电部分的绝缘和支持用. 绝缘子适用环境为-40~+40,部分产品可用于海拔高度为4000m的地区.产品分为普通形和耐污性两大类,耐污性可适用于中等 、重及特重污区. 二、结构和工艺特点 改系列绝缘子瓷件为实心结构,胶装部分采用柱体上砂结构,我厂的瓷配方先进,性能优异,经实际运行,可靠性非常高.上砂 用的砂子是专用的经过严格工艺控制的造粒砂,具有与瓷体优良的结合性能和合理的膨胀系数,能有效地提高产品的机械强度.产 品的法兰结构合理,受力时应力分布均匀.其材料为机械强度高的球墨铸铁,表面热镀锌.具有优良的抗锈蚀能力.胶装用水泥为 高标号水泥,加上合理的养护工艺,使瓷的强度得到了充分的发挥.任何电压等级的产品皆为单柱式,具有结构简单,运行使用寿 命长和维护工作量少等优点.为保证绝缘子的可靠性,本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验. 三、产品技术标准 GB8287.1 高压瓷支柱绝缘子 技术条件 IEC 168 高压瓷支柱绝缘子 例1:zsw2-220/16k-3 表示户外棒形支柱绝缘子、耐污性、设计序号为2、220kv电压等级、16kN弯曲强度、上下法兰均为光孔、用于3级污区. 例2:ZSI-110/4L 表示户外棒形支柱绝缘子、普通型、设计序号为1、110kV电压等级、4kN弯曲强度、上下法兰均为螺孔、用于I级污区.
|
