XGN15-12-24SF6配网自动化环网开关柜(II型柜)生产厂家

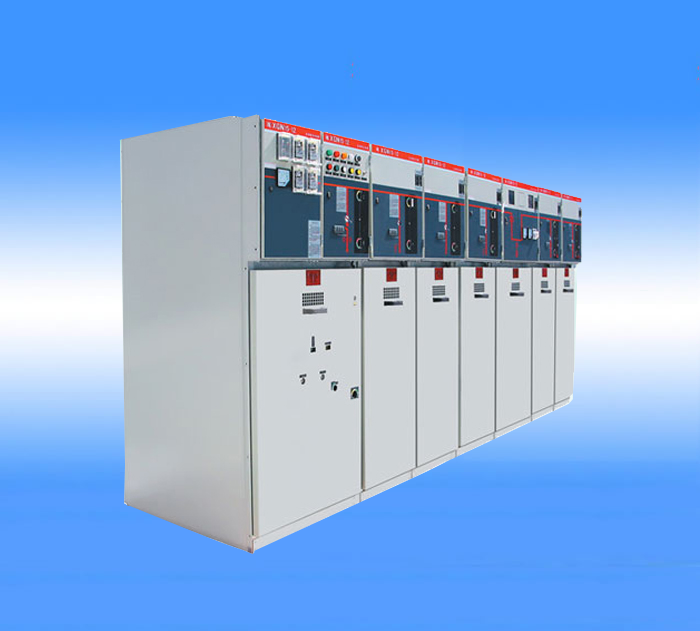

XGN15-12-24SF6配网自动化环网开关柜(II型柜)

产品阐述





产品特点

XGN15-12型SF6负荷开关柜是最新一代以SF6作为绝缘、适用于配电自动化、既紧凑又可扩充的金属封闭开关设备,具有结构简单、操作灵活 、联锁可靠,安装方便等特点,对各种不同的应用场合、不同的用户要求,均能提供令人满意的技术解决方案.电压/电流传感技术和最新继电保护装置的采用,加上先进的技术性能及轻便灵活的装配方案,使开关柜即便用于运行要求苛刻的医院和机场,仍能胜任自如,完全可以满足市场不断变化的需求.

XGN15-12型SF6负荷开关柜的主开关采用我公司自主生产的FL(R)N36-12SF6负荷开关,也可以采用ABB公司产的SFG六氟化硫型三工位六氟化硫负荷开关;也可以根据用户需要配装具有当代最高技术水平的乌克兰产BP系列永磁机构真空断路器或ABB产VD4、HD4型断路器或配装本公司生产的VDM6-12型永磁机构真空断路器.环网柜内主开关的操作方式有手动、电动两种.与FTU、RTU配合可以满足“四遥”要求.

符合标准

本产品符合GB3804、3906、11022
IEC298、265、129、694、420、56、529、932 标准.

应用领域

XGN15-12型SF6负荷开关柜适用于交流50HZ、10kV的电力系统,广泛应用于工业及民用电缆环网及供电末端. 特别适用于以下场所:城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、中小型电厂、医院、体育场、铁路、隧道等等电气设备的保护和控制之用.

A.海拔高度≤2500m
B.环境温度:-35℃-45℃,最大温差≤25℃
C.相对湿度:日相对湿度平均值不超过95%
D.月相对湿度平均值不超过90%
※ 无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所.

名称

单位

技术参数

1

额定电压

kV

12

2

额定雷电冲击耐受电压

相间及对地

kV

75

断口间

kV

85

3

一分钟工频耐受电压

相间及对地

kV

42

断口间

kV

48

4

额定频率

Hz

50 / 60

5

额定电流

主母线

A

630  1250

分支母线

A

630

6

额定短时耐受电流

主回路

kA

25 / 2s

接地回路

kA

20 / 2s

7

额定峰值耐受电流

kA

50   63

8

转移电流

A

1700

9

防护等级

IP3X

10

负荷开关寿命

5000

11

接地开关寿命

2000
